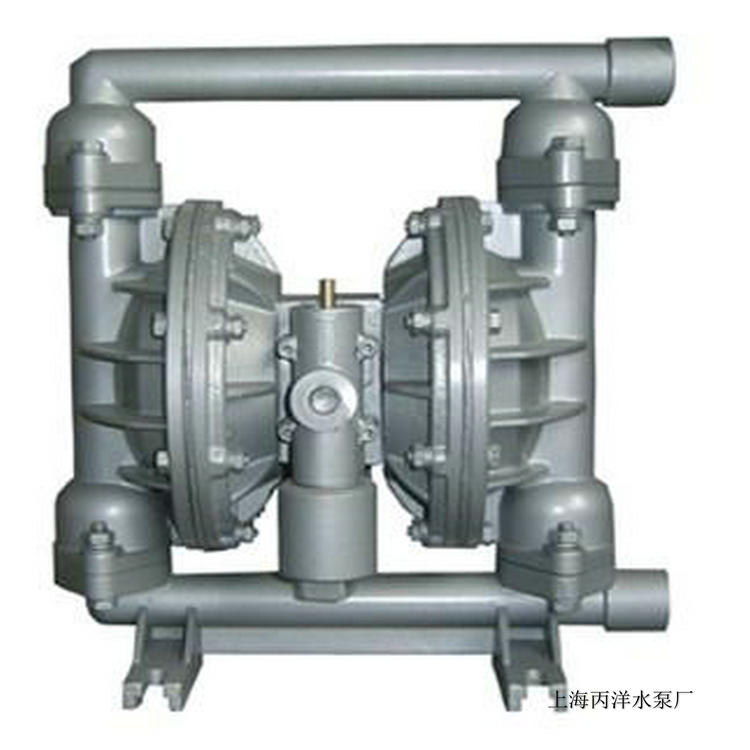

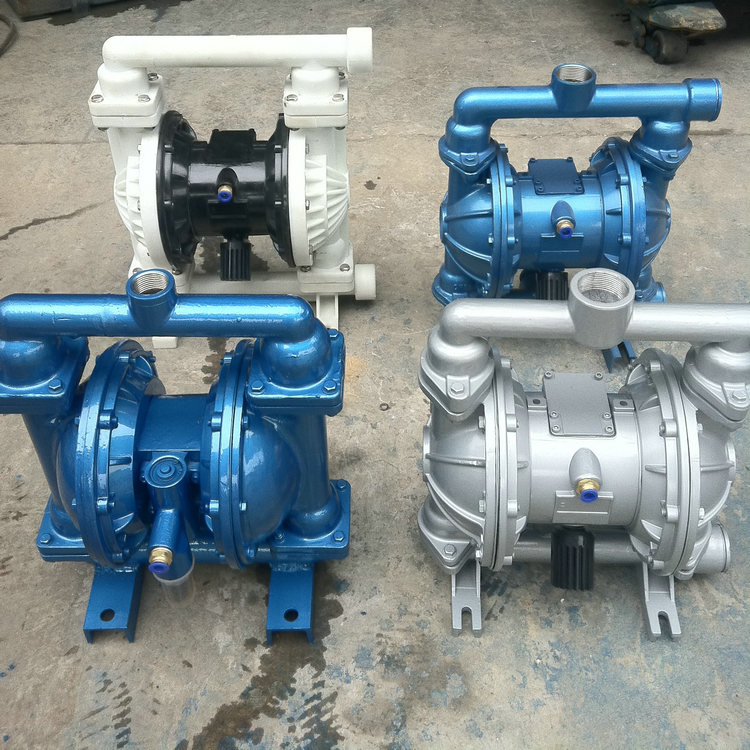

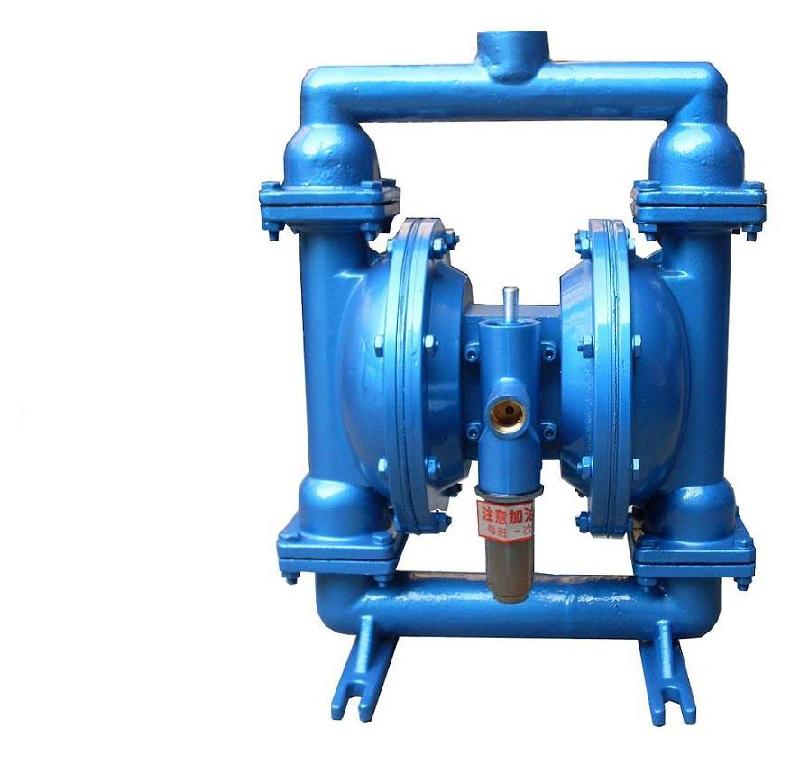

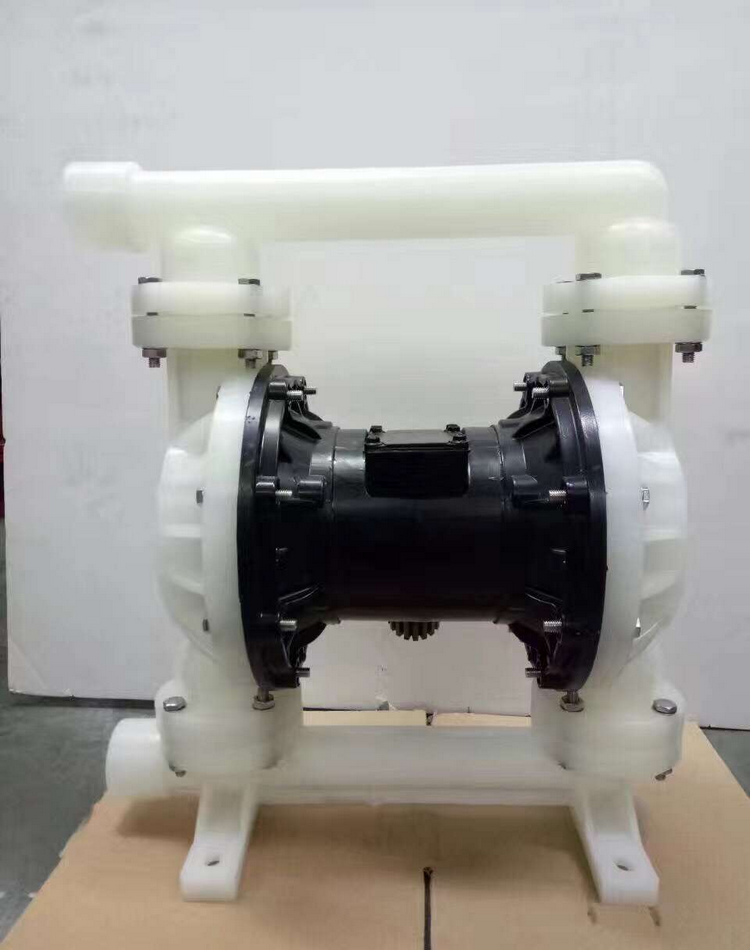

QBY隔膜泵概述

QBY系列氣動隔膜泵是一種新型輸送機械，是目前國內新穎的一種泵類。采用壓縮空氣為動力源,對于各種腐蝕性液體，帶顆粒的液體，高粘度、易揮發、易燃、劇毒的液體，

均能予以抽光吸盡。其性能參數與聯邦德國的WLLDENPUMPS、美國的MARIOWPUMPS相近。本單位目前已形成系列化生產，共有八種規格直徑:中10-中100(3/8*-4*)。

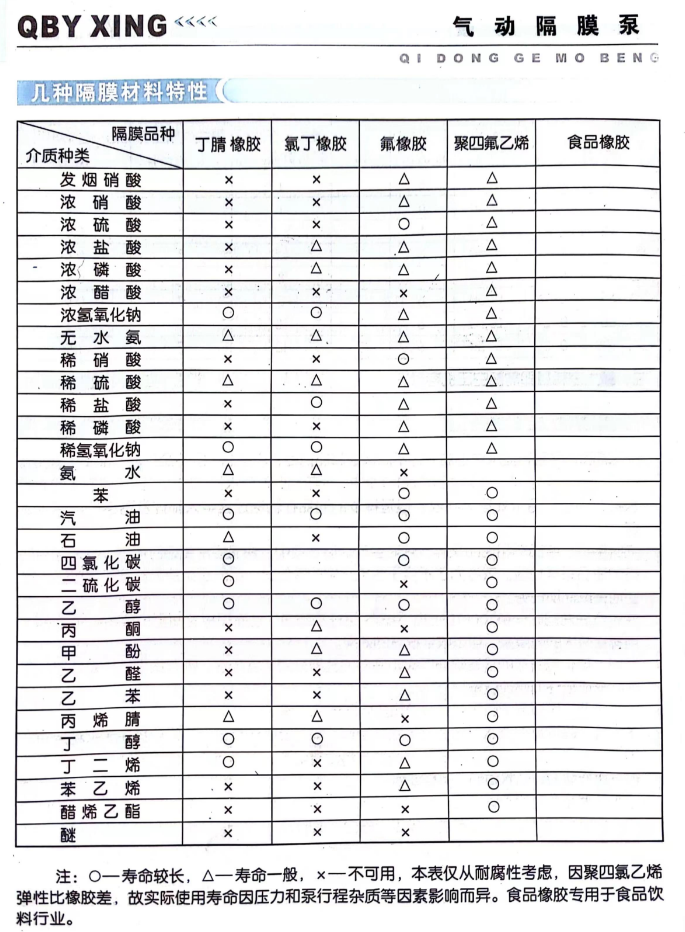

三種材質:鋁合金、鑄鐵、不銹鋼。隔膜泵根據不同液體介質分別采用丁腈橡膠、氯丁橡膠、氟橡膠、聚四氟乙烯，以滿足不同用戶的需求。該泵自1986年投產以來，

已被國內一千多家石油、化工、電子、陶瓷、紡織系統單位采用，安置在各種特殊場合，用來抽送各種常規泵不能抽吸的介質，均取得了滿意的效果。

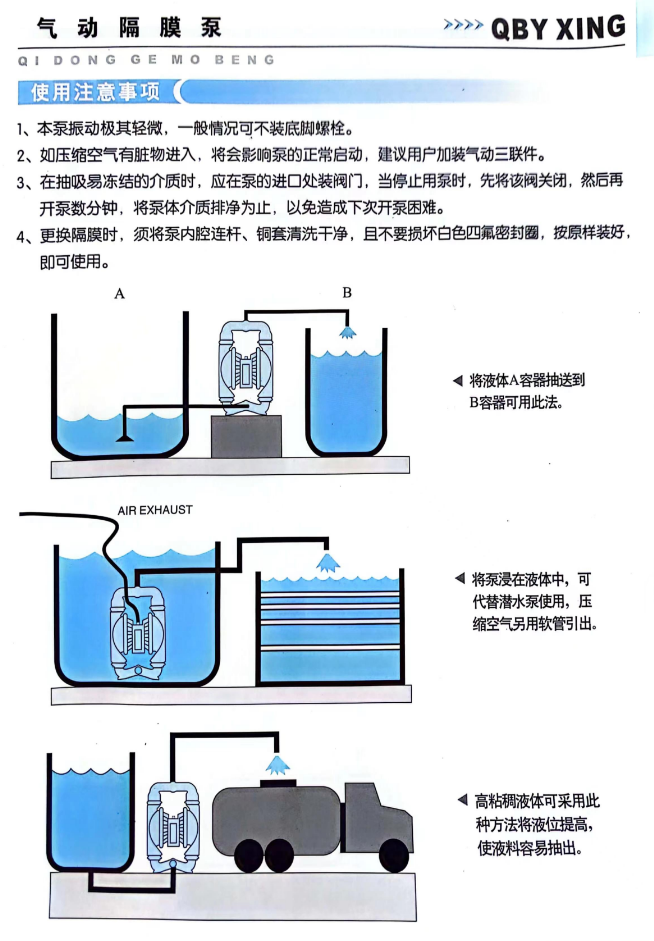

QBY隔膜泵主要用途

1.泵吸花生醬、泡菜、土豆泥、小紅腸、果醬、蘋果漿、巧克力等。

2.泵吸油漆、樹膠、顏料。

3.粘合劑和膠水、全部種類可用泵吸取。

4.各種瓦、瓷、磚器及陶器釉漿。

5.油井鉆好后，用泵吸沉積物及灌漿。

6.泵吸各種乳劑和填料。

7.泵吸各種污水。

8.用泵為油輪駁船清倉吸取倉內污水。

9.啤酒花及發酵粉稀漿、糖漿、糖蜜。

10.泵吸礦井、坑道、隧道、選礦、礦渣中的積水。泵吸水泥灌漿及灰漿。11.各種橡膠漿。

12.各種磨料、腐蝕劑、石油及泥漿、清洗油垢及一般容器。13.各種劇毒、易燃、易揮發液體。14.各種強酸、強堿、強腐蝕液體。15.各種高溫液體，最高可耐150℃。

16.作為各種固液分離設備的前級送壓裝置。

QBY隔膜泵工作原理

在泵的兩個對稱工作腔中，各裝有一塊有彈性的隔膜⑥，聯桿⑦將兩塊隔膜結成一體，壓縮空氣從泵的進氣接頭①進入配氣閥③后，推動兩個工作腔內的隔膜，

驅使聯桿聯接的兩塊隔膜同步運動。與此同時，另一工作腔中的氣體則從其隔膜的背后排出泵外，一旦到達行程終點,配氣機構則自動地將壓縮空氣引入另一工作腔，

推動隔膜朝相反方向運動，這樣就形成了兩個隔膜的同步往復運動。每個工作腔中又設置有兩個單向圓球④，隔膜的往復運動，造成工作腔內容積的改變，

迫使兩個單向圓球交替地開啟和關閉，從而將液體連續地吸入和排出。

QIDNGGEMOBENG

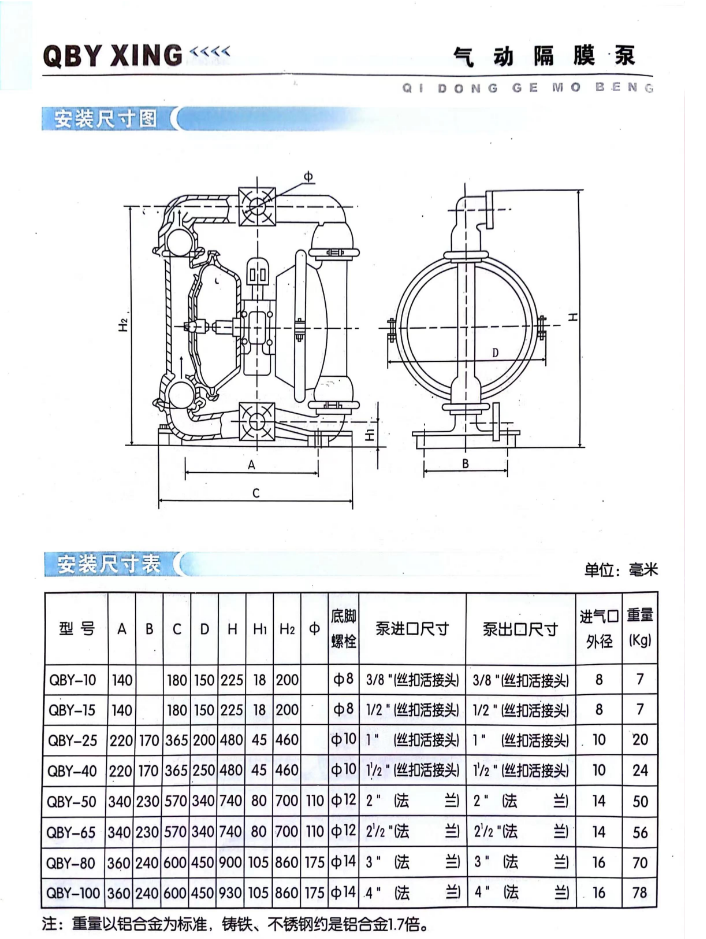

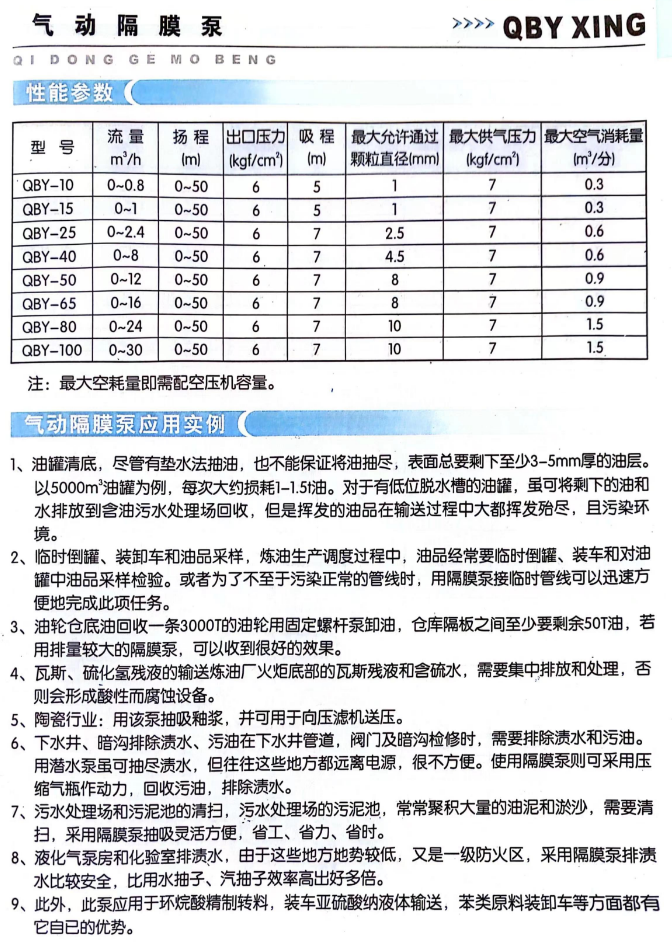

QBY隔膜泵性能簡介

QBY型氣動隔膜泵既能抽送流動的液體，又能輸送一些不易流動的介質，集合自吸泵、潛水泵、屏蔽泵、泥漿泵和雜質泵等輸送機械的許多優點。

1、不需灌引水，吸程高達7m，揚程達50m，出口壓力≥6kgf/cm。

2、流動寬敞，通過性能好，允許通過最大顆粒直徑達10mm，抽送泥漿、雜質時，對泵磨

損甚微。

3、揚程、流量可通過氣閥開度實現無級調節。(氣壓調節在1-7kgf/cm之間)。

4、該泵無旋轉部件，沒有軸封隔膜將抽送的介質與泵的運動部件，工作介質完全隔開，所輸送的介質不會向外泄漏。所以抽送有毒，易揮發或腐蝕性介質時，

不會造成環境污染和危害人身安全。

5、不必用電，在易燃、易爆場所使用安全可靠。

6、可以浸沒在介質中工作。

7、使用方便、工作可靠、開停泵只需簡單地打開和關閉氣體閥門，即使由于意外情況而

長時間地?zé)o介質運行或突然停機，泵也不會因此而損壞，一旦超負荷，泵便會自動停機，具有自我保護性能，當負荷恢復正常以后，又能自動啟動運行。

8、結構簡單、易損件少，該泵結構簡單、安裝、維修方便，泵輸送的介質不會接觸到配

氣閥，聯桿等運動部件，不像其它類型的泵因轉子、活塞、齒輪、葉片等部件的磨損而使性能逐步下降。

9、可輸送較粘的液體。(粘度在1萬厘泊以下)

10、本泵無須用油潤滑，即使空轉，對泵也無任何影響。這是該泵一大特點。
